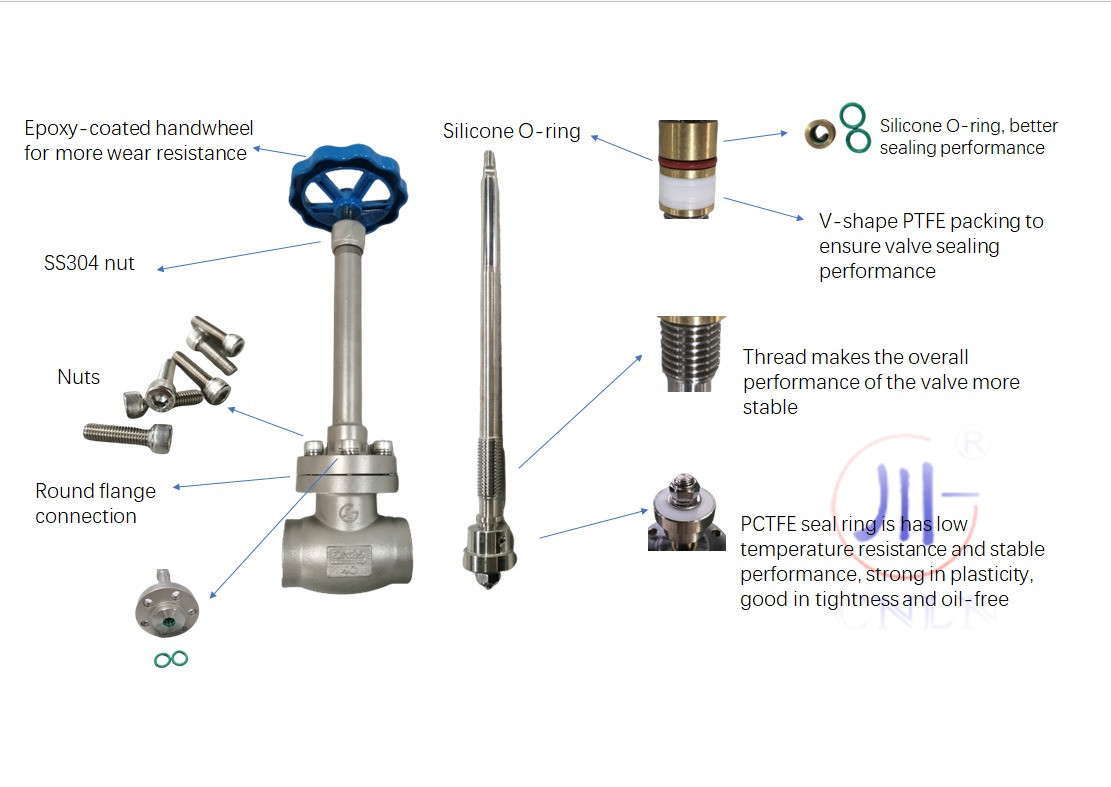

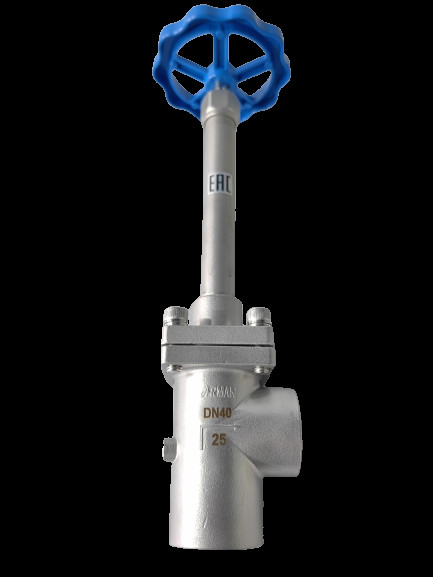

Aço inoxidável 304 / 316 Disco de vedação de baixa temperatura PCTFE válvula criogênica de globo -196~+80°C

Aço inoxidável 304 / 316 Disco de vedação de baixa temperatura PCTFE válvula de globo criogênico

Introdução

De acordo com esta forma de movimento da aba de válvula, a alteração da porta do assento da válvula é diretamente proporcional ao curso da aba da válvula.O eixo da haste da válvula da válvula globo é perpendicular à superfície de vedação do assento da válvulaO curso de abertura ou de fechamento da haste da válvula é relativamente curto e tem uma acção de corte muito fiável, tornando esta válvula muito adequada como meio de corte ou de regulação e estrangulação.Uma vez que a válvula da válvula globo está no estado aberto, não há mais contacto entre o seu assento de válvula e a superfície de vedação da aba da válvula, e tem uma acção de corte muito fiável.esta válvula é muito adequado como um meio para cortar ou ajustar uso de corrente. Uma vez que a válvula de desligamento está aberta, não há contacto entre o seu assento e a superfície de vedação do disco, pelo que a sua superfície de vedação desgasta-se menos mecanicamente,porque a maioria dos assentos e abajuras da válvula globo são mais fáceis de reparar ou substituir Não é necessário remover toda a válvula do tubo ao selar o elemento, que é muito adequado para o caso em que a válvula e a tubulação são soldadas juntas.Então a resistência ao fluxo da válvula de desligamento é maior do que outras válvulas.

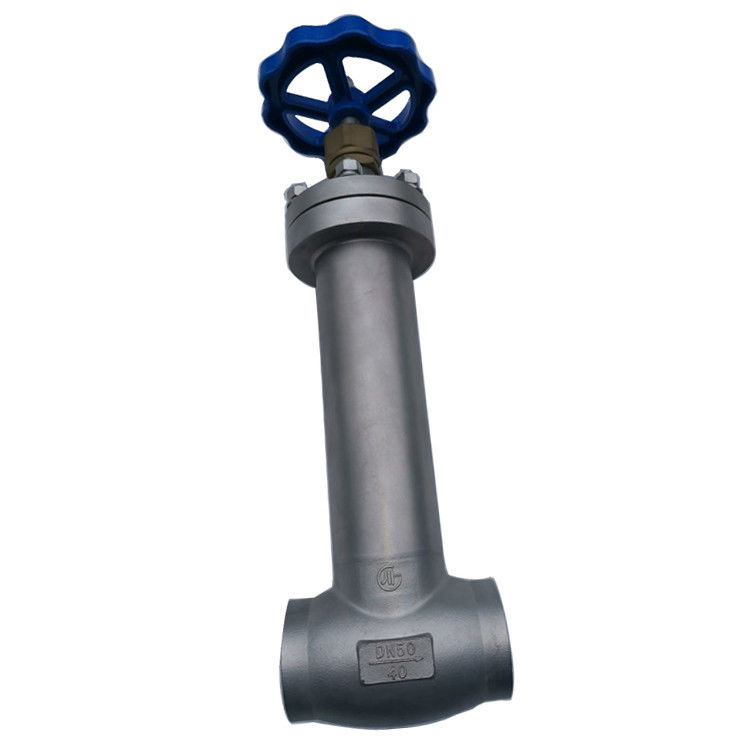

Introdução à válvula de globo criogénico

Ponto de retenção da válvula do globo de baixa temperatura:

(1) A estrutura é mais simples do que a válvula de porta e é mais conveniente de fabricar e manter.

(2) A superfície de vedação não é fácil de se desgastar e arranhar, e a vedação é boa.Não há deslizamento relativo entre a aba da válvula e a superfície de vedação do corpo da válvula ao abrir e fechar, de modo que o desgaste e os arranhões não são graves, o desempenho de vedação é bom e a vida útil é longa.

(3) Ao abrir e fechar, a viagem da aba é pequena, de modo que a altura da válvula de fechamento é menor do que a válvula de porta, mas o comprimento estrutural é maior do que a válvula de porta.

(4) O binário de abertura e fechamento é grande, a abertura e o fechamento são mais laboriosos e o tempo de abertura e fechamento é principal.

(5) A resistência do fluido é grande, porque o canal médio no corpo da válvula é tortuoso, a resistência do fluido é grande e o consumo de energia é grande.

(6) Direcção do fluxo do meio Quando a pressão nominal PN≤16MPa, geralmente utilizar fluxo de corrente concomitante, e o meio flui para cima a partir de baixo da aba da válvula; quando a pressão nominal PN≥20MPa,Geralmente utilizam fluxo inversoDurante o uso, o meio da válvula de desligamento só pode fluir em uma direção e a direção do fluxo não pode ser alterada.

Selecção de materiais para válvula criogénica

1Material principal da válvula criogénica

1 Fatores a ter em conta na selecção dos materiais principais

Do ponto de vista metallográfico, além do aço austenítico com uma rede cúbica centrada na face, cobre, alumínio, etc.,Os materiais de aço em geral apresentam fragilidade a baixas temperaturas a baixas temperaturasPara escolher o material hospedeiro, primeiro escolha o material adequado para trabalhar a baixas temperaturas.O alumínio não apresenta fragilidade a baixas temperaturas a baixas temperaturas, mas devido à baixa dureza do alumínio e das ligas de alumínio, a resistência ao desgaste e à resistência aos arranhões das superfícies de vedação de alumínio são pobres,Portanto, o uso de válvulas de baixa temperatura tem certas restrições, apenas a baixa pressão e Utilizado em válvulas de pequeno diâmetro.

O material que trabalha a baixas temperaturas deve assegurar o seu desempenho a baixas temperaturas, principalmente para garantir a sua resistência ao impacto a frio.O revestimento da válvula deve ser adequadamente selecionado de modo a ter uma resistência ao choque a frio suficiente para evitar quebraO aço ligado de c e cr perde rapidamente a resistência ao impacto quando está abaixo de -20°C, pelo que a temperatura de serviço é limitada a -30°C e -50°C, respectivamente.5 pode ser utilizado a -100 °CO aço inoxidável austenítico, o níquel, o monel, o Hastelloy, o titânio, a liga de alumínio e o bronze podem ser utilizados a uma temperatura inferior a -273 °C.

Além disso, a selecção de materiais para válvulas de baixa temperatura deve também ter em conta os seguintes factores:2 as propriedades mecânicas exigidas pelos materiais metálicos para manter as condições de trabalho a baixas temperaturas, especialmente resistência ao impacto, alongamento relativo e estabilidade dos tecidos; 3 No caso de lubrificação a baixa temperatura e sem óleo, tem boa resistência à abrasão; 4 tem boa resistência à corrosão;5 quando se utiliza ligação de solda, deve igualmente ser considerado o desempenho de solda do material.

2 Selecção dos materiais para o corpo da válvula, o capô, o assento da válvula e o disco (obturador).O aço ferrítico é utilizado quando a temperatura é superior a -100°C■ a temperatura é inferior a -100°C; utiliza-se aço austenítico; as válvulas de baixa pressão e de pequeno calibre podem ser fabricadas em cobre e alumínio.Escolher materiais adequados de acordo com a baixa temperatura de funcionamento durante o projeto.

3 Seleção do material do caule e do elemento de fixação da válvula

Quando a temperatura é superior a -100 °C, os materiais da haste da válvula e do parafuso são feitos de aço ligado como ni, cr-mo, etc. Após um tratamento térmico adequado,A resistência à tração é melhorada e a mordida do fio é evitadaQuando a temperatura é inferior a -100°C, é feita de aço inoxidável austenítico resistente a ácidos.A baixa dureza do aço 18-8 resistente a ácidos fará com que o tronco da válvula e a embalagem se arranhem.Por conseguinte, a superfície da haste da válvula deve ser revestida com cromo duro (espessura de revestimento 0,04-0,06 mm),ou nitrados e revestidos com níquel-fósforo para aumentar a dureza da superfícieA fim de evitar que a porca e o parafuso mordam, a porca é geralmente feita de aço mo ou ni e a superfície do fio é revestida com dissulfeto de molibdênio.
